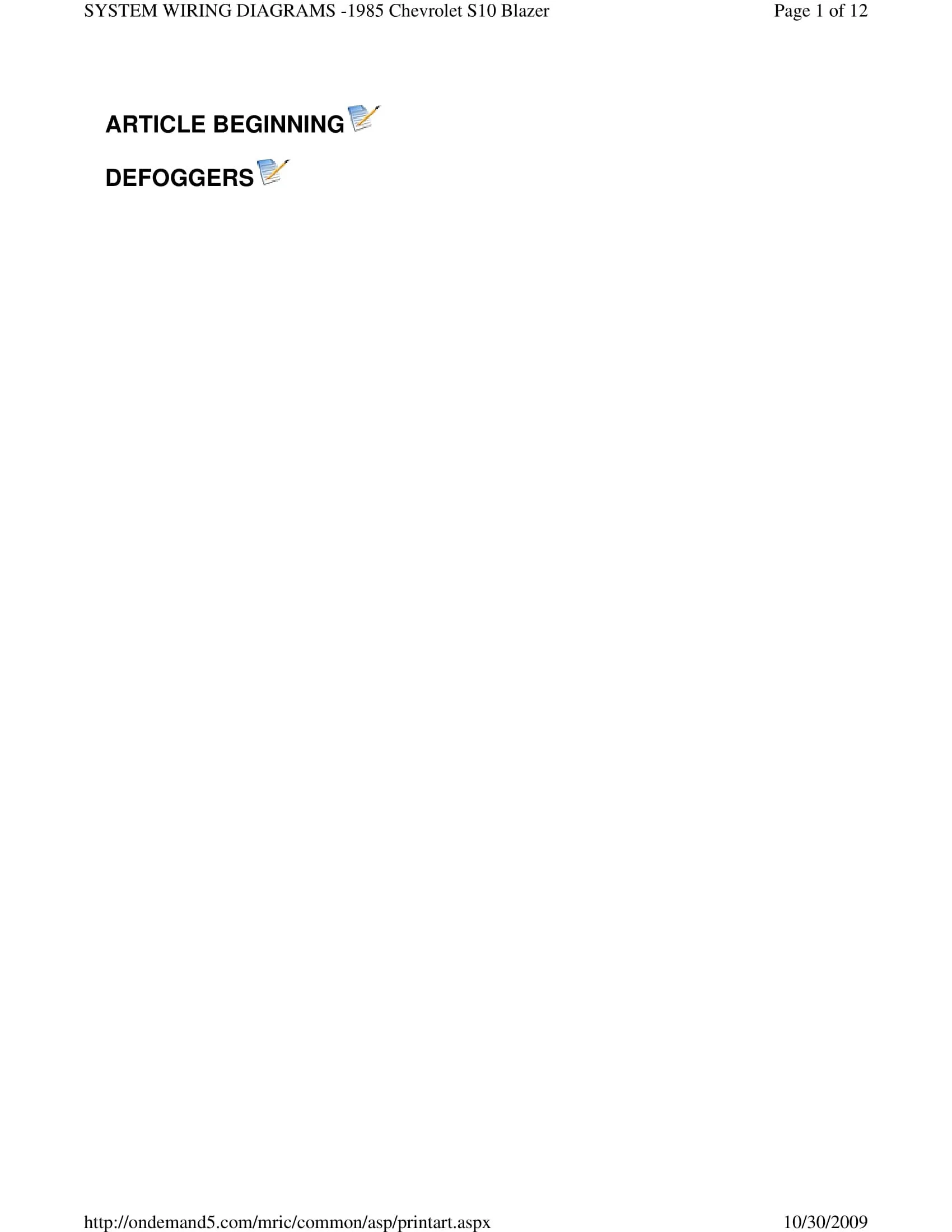

1985 b1-01.jpg
1985 b1-02.jpg
1985 b1-03.jpg
1985 b1-04.jpg
1985 b1-05.jpg
1985 b1-06.jpg
1985 b1-07.jpg
1985 b1-08.jpg
1985 b1-09.jpg

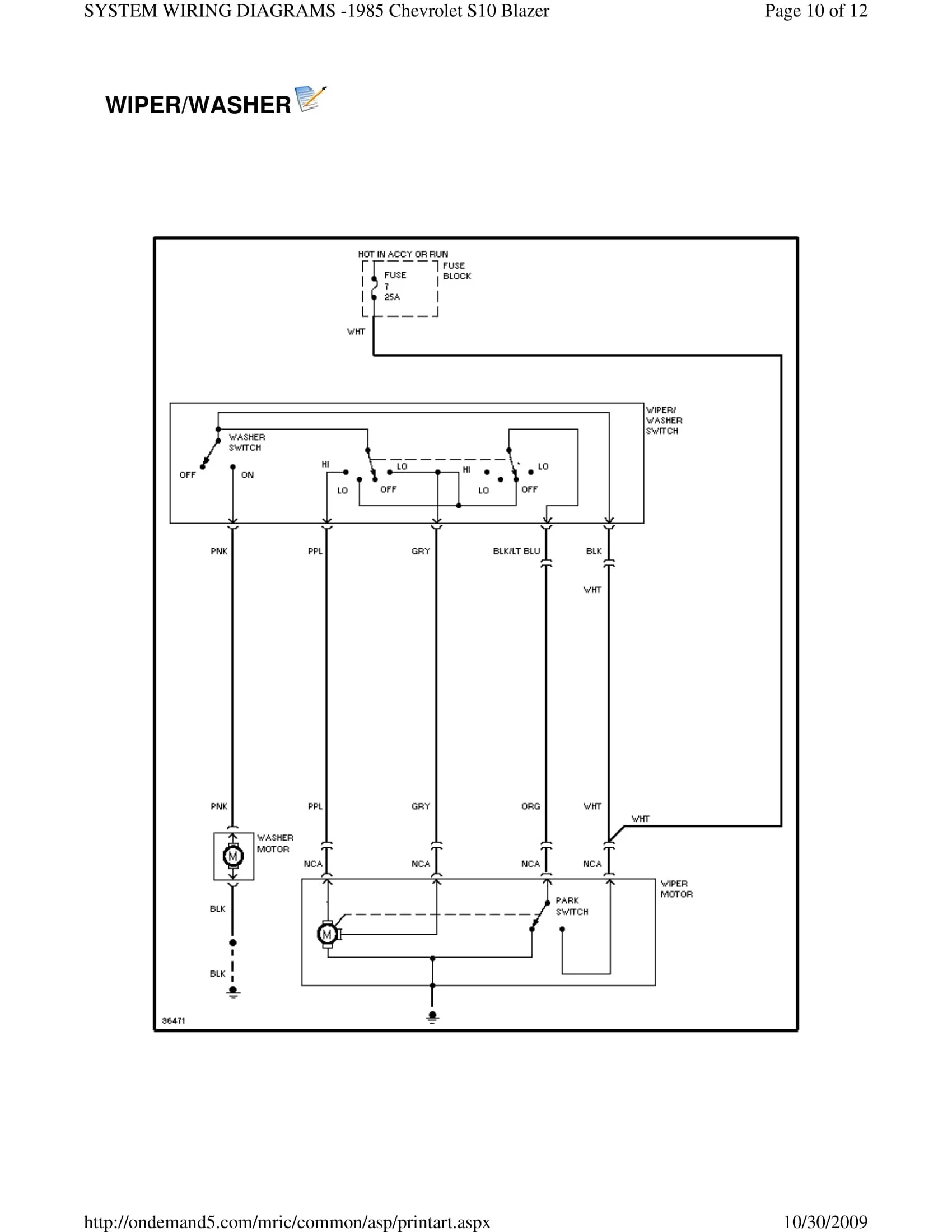

1985 b1-10.jpg
1985 b1-11.jpg
1985 b1-12.jpg
1985 b2-1.jpg
1985 b2-2.jpg
1985 b2-3.jpg
1985 b2-4.jpg
1985 b2-5.jpg
1985 b2-6.jpg
1985 b2-7.jpg
